掃描電鏡（SEM）——“超級眼睛”
發布時間：
2024-11-20 18:31
瀏覽量：
來源：
在科學的殿堂里，有一臺神奇的儀器，它能將我們的視野拓展到難以想象的微觀尺度，讓我們得以窺探那些肉眼無法捕捉的精妙結構和隱秘細節。這臺儀器就是掃描電子顯微鏡（Scanning Electron Microscope, SEM）。它猶如一雙洞察萬物的“超級眼睛”，以電子束為媒介，將微觀世界的奧秘呈現在我們眼前。
SEM的工作原理
SEM的基本工作原理是利用高能電子束對樣品表面進行逐點掃描，通過檢測電子與樣品相互作用產生的各種信號，如二次電子、背散射電子和X射線等，來獲取樣品表面的形貌、成分和結構信息。與光學顯微鏡相比，SEM具有更高的放大倍數和分辨率，可達到納米級別，使我們能夠觀察到樣品表面的精細結構，如納米顆粒、病毒、細胞器等。
SEM主要由電子槍、電磁透鏡系統、掃描線圈、樣品室和探測器等部分組成。電子槍產生高能電子束，電磁透鏡將電子束聚焦成納米級的細小探針，掃描線圈控制電子束在樣品表面上的掃描，樣品室用于放置待測樣品，探測器則用于接收樣品與電子束相互作用產生的信號。
SEM的圖像生成過程可以簡單概括為：電子束在樣品表面掃描 → 電子與樣品相互作用 → 產生各種信號 → 信號被探測器接收并轉換為電信號 → 電信號經過放大和處理 → 在顯示器上生成圖像。通過改變電子束的能量、電流、聚焦條件以及探測器的類型和位置，可以獲得樣品的不同信息，如表面形貌、元素組成、晶體結構等。
SEM的關鍵參數與常見問題
1. 加速電壓
加速電壓是指電子槍加速電子的電壓，它決定了電子束的能量。較高的加速電壓可以提高電子束的穿透能力，使其能夠進入樣品更深的區域，獲得更多的信息。然而，過高的加速電壓也可能對樣品造成損傷，特別是對于一些敏感的生物樣品或非導電樣品。因此，在選擇加速電壓時，需要綜合考慮樣品的類型、厚度、導電性等因素。
2. 工作距離
工作距離是指樣品表面與電磁透鏡底部的距離。合適的工作距離可以保證電子束在樣品表面上的聚焦和分辨率。較短的工作距離有利于提高分辨率，但可能會限制樣品的放置和操作空間。較長的工作距離雖然會降低分辨率，但可以觀察較大的樣品或進行一些特殊的分析，如能譜分析等。
3. 樣品制備

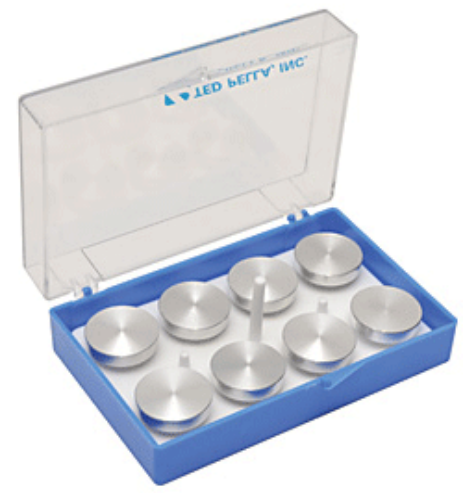

樣品制備是SEM分析的關鍵步驟，直接影響到圖像質量和分析結果的可靠性。不同類型的樣品需要采用不同的制備方法，如導電樣品可以直接進行SEM觀察，而非導電樣品則需要先進行導電處理，如噴金或噴碳等。生物樣品需要經過固定、脫水、干燥和噴金等一系列處理，以保持其原有的形態和結構。此外，樣品的尺寸、形狀和表面狀態也需要進行適當?shù)恼{(diào)整和優化，以便于在SEM中獲得清晰和穩定的圖像。
4. 電子束與樣品的相互作用
當高能電子束入射到樣品表面時，會與樣品發生多種相互作用，產生不同類型的信號，如二次電子、背散射電子、X射線、俄歇電子和透射電子等。不同的信號攜帶了樣品的不同信息，如二次電子主要提供表面形貌信息，背散射電子與樣品的原子序數有關，X射線可以用于元素分析。深入理解電子束與樣品的相互作用機制，有助于我們正確解釋SEM圖像，獲取所需的樣品信息。
5. 圖像的解釋與分析
SEM圖像蘊含了豐富的樣品信息，但如何正確解釋和分析這些圖像卻非易事。首先，我們需要了解圖像的成像原理和各種參數的影響，如加速電壓、工作距離、探測器類型等。其次，我們要學會識別圖像中的各種特征，如顆粒、晶粒、孔洞、裂紋等，并結合樣品的制備方法和實際情況進行分析。再次，我們還需要借助一些輔助手段，如能譜分析、圖像處理軟件等，來獲取更多的定量和定性信息。最后，我們要謹慎地得出結論，避免過度解釋或忽略一些關鍵細節。
SEM的應用領域
SEM憑借其高分辨率、大景深、寬放大倍數范圍等優點，在眾多領域得到了廣泛應用，下面是一些典型的應用案例：
1. 材料科學
SEM是材料科學研究中不可或缺的工具，用于表征材料的微觀形貌、晶體結構、化學成分等。例如，利用SEM可以觀察金屬材料的斷口形貌，分析斷裂機制；研究合金的微觀組織和相分布，優化熱處理工藝；表征陶瓷材料的晶粒大小、孔隙率和界面結構，改善其力學和功能特性；分析高分子材料的形態和微觀結構，研發新型復合材料等。
2. 微電子和半導體
在微電子和半導體工業中，SEM扮演著至關重要的角色。它可以用于檢測集成電路的制造缺陷，如圖形的臨界尺寸、對準誤差、殘留物等；分析器件的失效機理，如電遷移、應力腐蝕、電熱擊穿等；表征新型納米器件的結構和性能，如納米晶體管、量子點、納米線等。SEM與其他分析技術（如TEM、SPM、XRD等）相結合，為微電子和半導體的發展提供了重要的支撐。
3. 生物醫學
SEM在生物醫學領域有著廣泛的應用，特別是在組織學、細胞學、微生物學等方面。例如，利用SEM可以觀察細胞的表面形態、黏附狀態、分泌物等，研究細胞與材料的相互作用；分析組織的微觀結構和病理變化，如腫瘤、炎癥、衰老等；表征生物材料的表面特性和生物相容性，開發新型醫用材料和植入物；研究微生物的形態特征和群落結構，探索其生理功能和致病機制等。
4. 環境科學
SEM在環境科學中也發揮著重要作用，用于分析各種環境樣品的形貌、成分和來源。例如，利用SEM可以表征大氣顆粒物的形態、尺寸分布和化學組成，識別其來源和危害；分析水體沉積物和懸浮物的微觀結構和元素組成，評估水質和污染狀況；研究土壤和巖石的礦物組成、孔隙結構和風化特征，探索地質演化和環境變遷；分析生物體內的微量元素和污染物，評價其生態毒理學效應等。
5. 考古和文物保護
SEM在考古和文物保護中也有獨特的應用價值。例如，利用SEM可以分析古陶瓷、青銅器、玻璃器等文物的胎釉結構和成分，推斷其制作工藝和年代；觀察古人骨和牙齒的微觀形態，獲取古人的生活習慣和健康狀況；研究古畫顏料和染料的成分和結構，指導文物的修復和保護；分析出土金屬器的銹蝕產物和微觀組織，探索其埋藏環境和腐蝕機理等。
小結：掃描電子顯微鏡（SEM）猶如一雙洞察微觀世界的"超級眼睛"，以電子束為探針，將樣品的精細結構和隱秘細節呈現在我們眼前。它不僅讓我們看到了肉眼無法觀察到的奇妙景象，更讓我們對物質世界的認知達到了一個新的高度。
